СИП Крепление фасадное BRPF-60-1 sf50.so70.13.brpf-70-150-1f.brpf150.1.brpf-1.КФК12-47,6,FNZ40 инсталл

НАЗНАЧЕНИЕ
Бренд ИНСТАЛЛ
Произведено Российская Федерация
Номинальное сечение проводника 16 кв.мм
Предельная нагрузка 2 кН
Максимальное сечение проводника 150 кв.мм
Тип системы СИП-2/СИП-4
Материал Пластик

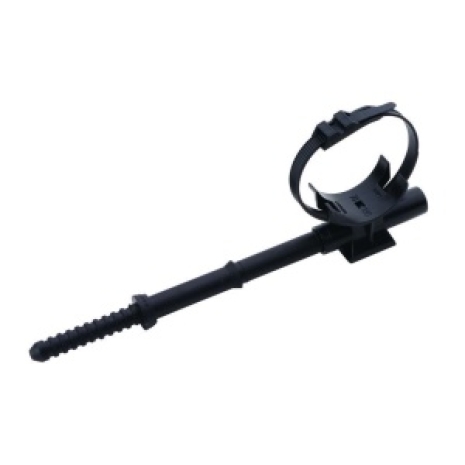

Предназначены для крепления СИП на стенах здания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Фасадное крепление BRPF 150.6 применяется для прокладки проводов и кабелей по стенам зданий и сооружений (каменным, кирпичным и бетонным), а также выполняет роль изолятора, т.к. выполнено из диэлектрического материала.
• ПРИНЦИП ДЕЙСТВИЯ
Последовательность операций монтажа анкерного кронштейна:
- определить место установки фасадного крепления на стене здания или сооружения.
- пробурить отверстие в стене диаметром 12 мм длинной 80 мм.
- установить дюбельную часть фасадного крепления в подготовленное отверстие и вбить
гвоздь, тем самым закрепив фасадное крепление в стене. Закрыть шляпку гвоздя защитным колпачком.
- вложить прокладываемый провод или кабель в желоб фасадного крепления и затянуть стяжной ремешок инструментом типа RIL 9, закрепив провод (кабель).
- устанавливать каждое последующее фасадное крепление с шагом не более 70 см.
- инструмент типа RIL 9 (предназначен для затяжки стяжных ремешков).
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит основное устройство.
