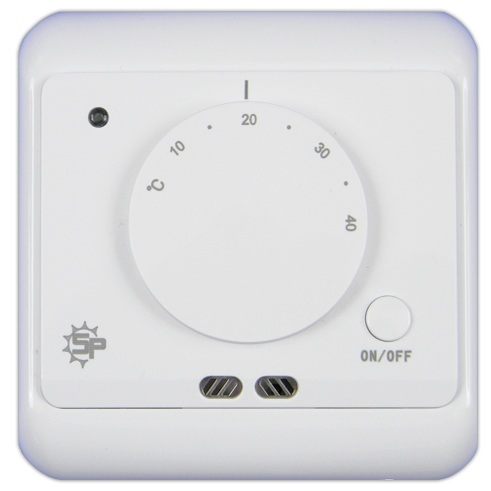

Терморегулятор RTC 70.26 TP

Терморегулятор электронный для теплого пола RTC 70.26 220В/16A

    Питание терморегулятора: 220 В
    Температура регулировки: от 5 °С до 40°С
    Выносной температурный датчик пола (NTC, 10 кОм)
    Корпус: встраиваемый в подрозетник
Терморегулятор электронный RTC 70.26 предназначен для автоматического поддержания установленной пользователем температуры теплого пола в пределах от +5°С до +40°С. На передней панели корпуса удобно расположены светодиодный индикатор работы (светодиод загорается при включении нагрева), ручки управления и механический выключатель. Выносной температурный датчик пола (NTC, 10 кОм) размещается непосредственно в полу, температурный датчик может быть установлен на расстоянии до 3 метров от прибора. Терморегулятор монтируется за пределами зоны повышенной влажности, а выносной температурный датчик прекрасно справляется с контролем внутренней температуры помещения, датчик замеряет температуру, передает ее значение на 70.26, который в свою очередь дает команду на включение или отключение теплого пола. Терморегулятор RTC70.26 устанавливается в стандартную монтажную коробку (подрозетник).
Схема подключения терморегулятора RTC 70.26 для теплого пола

Порядок монтажа 70.26

1. Снимаем ручку регулятора, откручиваем крепежный винт (D) и снимаем крышку. Винт С не трогаем: он служит для регулировки терморегулятора.

2. Используя схему, подключаем провода, устанавливаем устройство в монтажную коробку и фиксируем винтами.

Внимание!

Перед тем как осуществить подключение управляющего прибора, обязательно обратите внимание на расчетную нагрузку системы. Производитель указывает максимальную нагрузку, которую способен выдержать терморегулятор 70.26, в размере 16 А. Но это максимальный показатель, поэтому мы рекомендуем в случае, если расчетные параметры работы отопительных приборов будут превышать 10 А, отказаться от прямого подключения нагревателей к устройству. В этом случае обязательно включите в схему модульный контактор.


Преимущества RTC 70.26
    Оснащен световой индикацией включенного состояния системы обогрева         Простота управления


Легкость монтажа


Точность (допустимая погрешность +/- 0,5°С)


Наличие выносного датчика температуры



СОСТАВ КОМПЛЕКТА
Терморегулятор RTC 70.26     1 шт.
Датчик температуры пола (длинной провода 3 м)     1 шт.
Паспорт, инструкция пользователя     1 шт.
Установочный винт     2 шт.
Упаковка     1 шт
