Кабель КГ 4х4

Расшифровка кабеля КГ 4х4:
К - Кабель
Г - Гибкий
4 - количество жил
4 - сечение жил

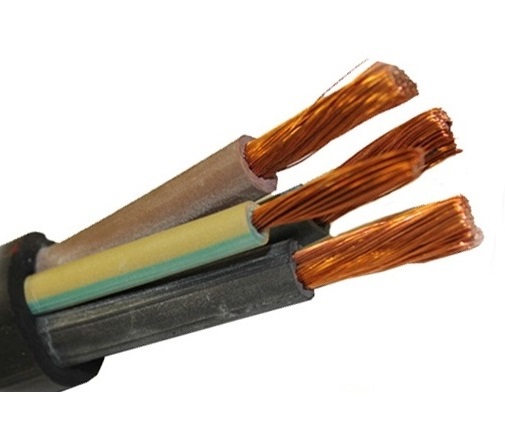

Элементы конструкции кабеля КГ 4х4:

1. Токопроводящая жила скрученная из медных проволок (класс 5);
2. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э;
3. Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил: цифровая: 1, 2, 3, 4, 5, жила заземления - 0; цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая.
4. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил);
5. Оболочка из резины типа РШТ-2 на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ на основе изопренового и бутадиенового каучуков.

Область применения кабеля КГ 4х4:
Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное номинальное напряжение 660 В.
Кабели на 660 В предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75°С. Кабели КГ могут использоваться в сварочных аппаратах, а также для осуществления различных видов сварочных работ.
Кабели не предназначены для применения на подъемно-транспортном оборудовании.

Технические характеристики кабеля КГ 4х4:
Вид климатического исполнения кабелей У категорий размещения 1, 2, 3 по ГОСТ 15150.
Диапазон температур эксплуатации от - 40°С до 50°С.
Кабели должны быть стойкими к воздействию относительной влажности воздуха до 98 % при температуре окружающей среды 35°С.
Кабели устойчивы к воздействию солнечного излучения.
Длительно допустимая температура токопроводящих жил кабелей - не более 75°С.
Многократные перегибы через систему роликов:
1. При диаметре роликов 120 мм и сечении основных жил 2,5 мм²:
- растягивающая нагрузка - 15 Н
- число циклов перегибов - 30 000
2. При диаметре роликов 200 мм и сечении основных жил 4 мм²:
- растягивающая нагрузка - 20 Н
- число циклов перегибов - 30 000
Многократные изгибы на угол ±П/2 рад при растягивающем усилии 49 Н:
1. При диаметре роликов 200 мм и сечении основных жил от 6,0 до 16 мм²:
- число циклов перегибов - 90 000
2. При диаметре роликов 200 мм и сечении основных жил от 25 до 50 мм²:
- число циклов перегибов - 60 000
3. При диаметре роликов 400 мм (кроме одножильных кабелей) и сечении основных жил от 70 до 120 мм²:
- число циклов перегибов - 40 000
Строительная длина кабелей:
- с номинальным сечением основных жил до 35 мм² включительно - не менее 150 м;
- с номинальным сечением основных жил 50 до 120 мм² - не менее 125 м;
- с номинальным сечением основных жил 150 мм² и выше - не менее 100 м;
- по согласованию с потребителем допускается сдача кабелей любыми длинами.
Гарантийный срок эксплуатации кабелей на 660 В - 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
Срок службы – не менее 4 лет (срок службы исчисляется с момента изготовления кабеля).
